Tipologia di ventole utilizzate

La dotazione potenziale del case è veramente ridotta all’osso in quanto è presente una sola ventola da 120mm, marchiata “A12025-12CB-3JN-F1” ed avente i seguenti dati di targa: 3 PIN, 1200RPM, 44.03 CFM, 19.8 dBA. Riportiamo il FAQ ufficiale di presentazione del modello, che spiega le ragioni di questa scelta:

 “Abbiamo deciso di fornire di serie solo una ventola posteriore da 120 mm perché, durante i diversi Focus Group che siamo soliti organizzare nel mondo, è emerso che i clienti che si rivolgono a questo tipo di prodotto gradiscono particolarmente personalizzare il proprio case e noi non vogliamo porre limiti alla loro fantasia”.

Secondo Alessandro Delfino, il responsabile di “marketing e comunicazione” di Cooler Master in Italia, si è quindi scelto di non dotare l’unità di ventole addizionali. Dato il costo delle ventole, forse si è cercato di cogliere due piccioni con una fava, non riuscendoci però a nostro giudizio. Il pulsante superiore permette, infatti, la regolazione dei LED di fino a due ventole, ma ne è presente una sola. Una seconda ventola LED frontale in immissione l’avremmo certamente gradita, e a nostro avviso non sarebbe stato necessario sostituirla data la bontà a default. L’assenza di ventole a default è un difetto chiaramente trascurabile, ma ci saremmo aspettati una riduzione del prezzo rispetto a quello proposto.

Il sistema di ventilazione potrà essere customizzato a piacimento: ben 9 le ventole installabili: due nel frontale, due nel top, due laterali, una interna nel cage degli hard disk, una sul fondo, oltre a quella posteriore preinstallata. Purtroppo la compatibilità è limitata a ventole da soli 120mm di diametro, fatta eccezione per una 140mm frontale installabile al posto di due da 120mm. Anche la dotazione di filtri poteva essere migliorata. La pulizia delle griglie frontali e sul top è complicata, mentre sono assenti protezioni per le griglie laterali e inferiore.

Il rumore generato dalla ventola è basso quindi non c’è nessun problema.

Montaggio

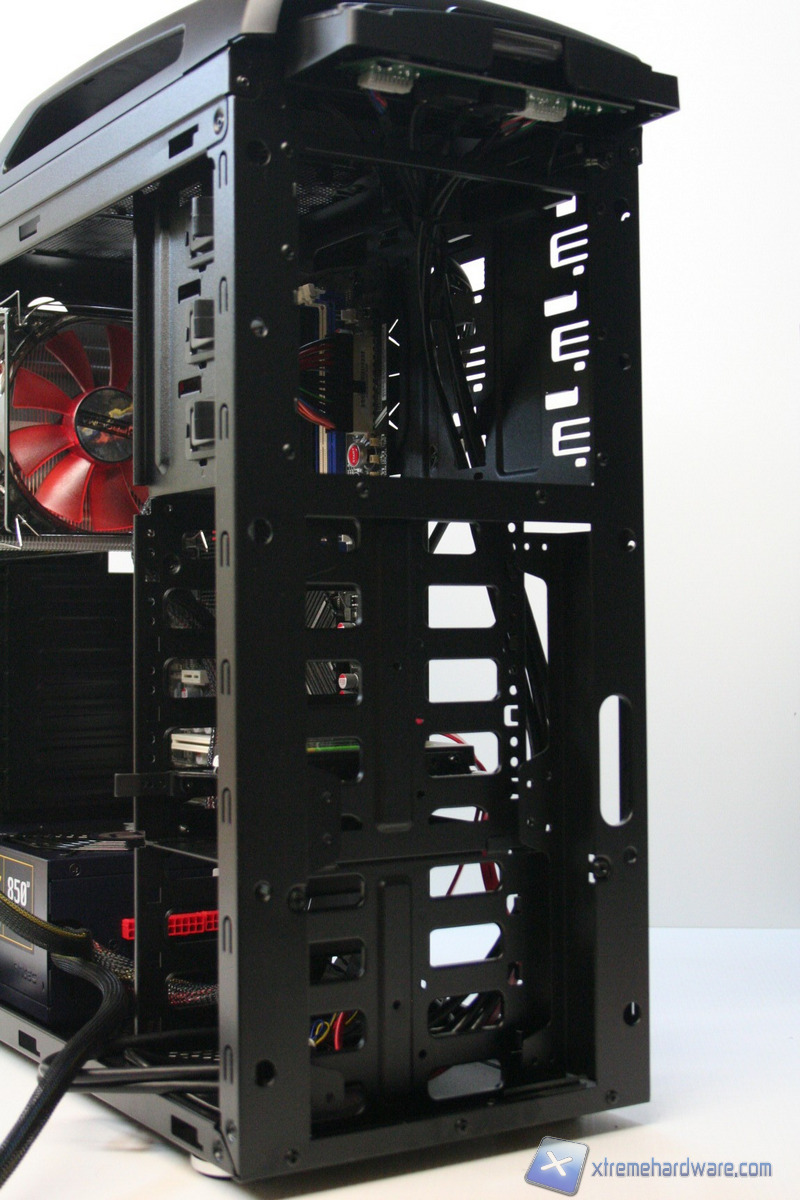

In questo paragrafo analizzeremo velocemente il montaggio di un sistema Intel, ed il conseguente cablaggio posteriore ed anteriore. Anche per gli utenti poco esperti la procedura è molto facile: per prima cosa dovrete montare l’alimentatore alla base del cabinet, facendo attenzione a passare il connettore di alimentazione supplementare della scheda madre, da 4/8 pin, attraverso l’apertura laterale destra, quindi facendolo scomparire e passare dietro alla paratia d’installazione della scheda madre, per permetterne il passaggio dal foro superiore sinistro (guardandolo lateralmente). Potrebbero essere necessarie delle prolunghe per il connettore CPU 4+4 pin e per il connettore della scheda madre. Fatto questo consigliamo l’installazione dei dischi rigidi, facendo attenzione a posizionarli in serie nel cage predisposto a scorrimento e facendo attenzione a posizionarli intervallati da uno slot, per favorirne la ventilazione ed il flusso d’aria verso le VGA. Per separare i flussi di hard disk e schede video, è possibile installare gli hard disk nella parte inferiore del cabinet. Fatto questo sarà necessario montare il lettore CD: dovrete togliere le mascherine frontali, levando la paratia frontale dal basso, e facendo scorrere le paratie in mesh frontali.

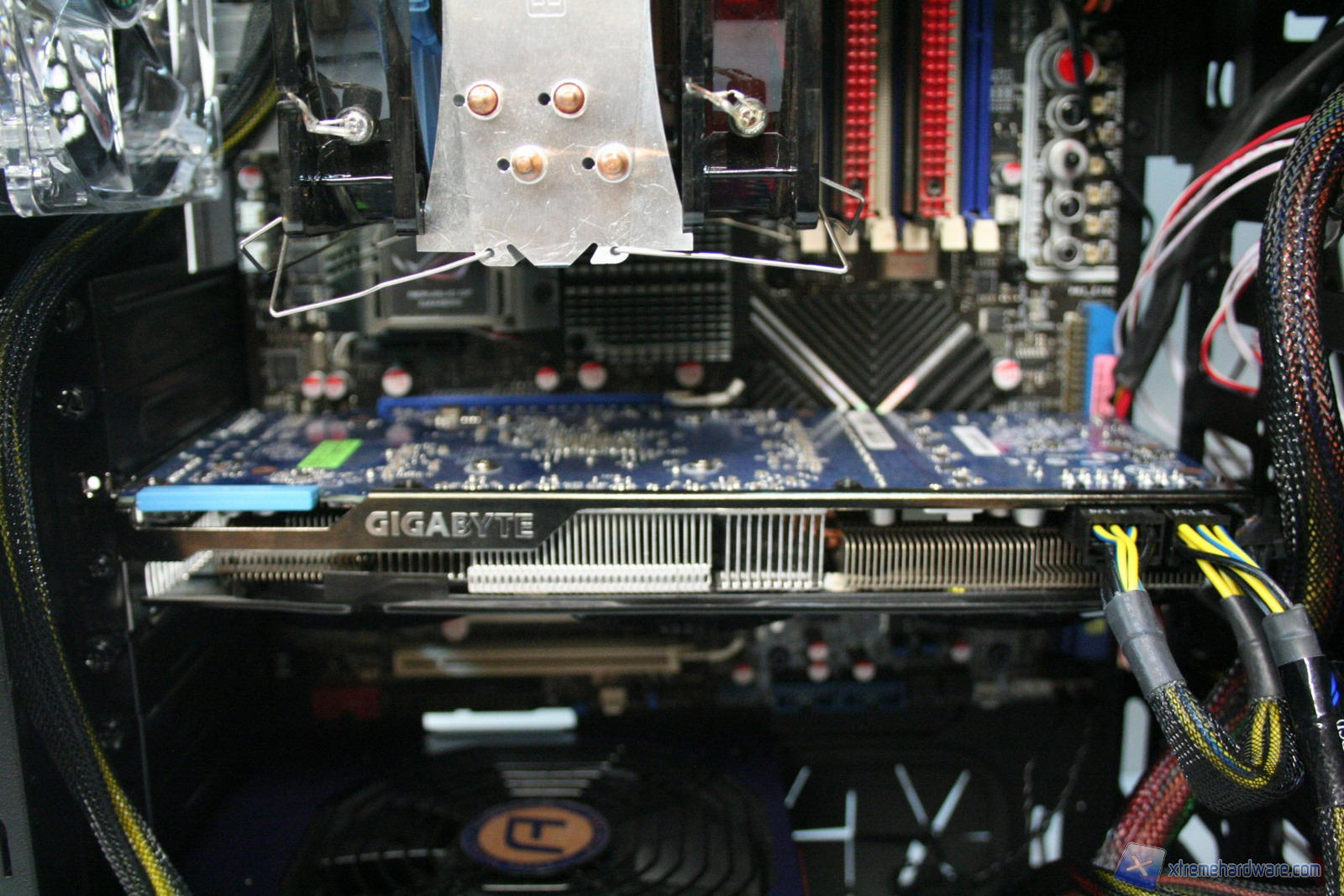

Fatto questo, e bloccato il lettore tramite il sistema di blocco laterale, si richiude il pannello frontale e si passa all’installazione della scheda madre. Se si possiede un dissipatore Intel, tramite il solito sistema push-pin, sarà possibile installarlo successivamente, altrimenti se volete potete già procedere ad installare il backplate del dissipatore della CPU, facendo attenzione a stendere un sottile velo di pasta termica alla base della CPU stessa. In sostanza, se la vostra scheda madre non è mini-ITX, dovrete prima montare i distanziatori nei fori per il formato ATX, serrarli molto bene – consigliamo una pinza larga 1cm durante quest’operazione, su ogni cabinet – e poi apporre la scheda madre, serrandola con le viti fornite nella confezione. Se avete un dissipatore aftermarket potete utilizzare il foro posteriore, che è molto pratico e vi aiuterà non poco all’atto della procedura. Dopo aver montato il dissipatore sulla scheda madre, sarà necessario montare la scheda video, le RAM ed infine procedere all’assemblaggio dei cavi di connessione del cabinet alla scheda madre. Per fare un lavoro pulito consigliamo l’utilizzo delle fascette restringenti fornite in bundle. Terminata l’operazione vi consigliamo di connettere tutte le ventole che avete a disposizione, perché si presuppone che ne abbiate acquistate delle altre.  Qui vi mostriamo anche una 7970 Gigabyte windforce 3 in azione:

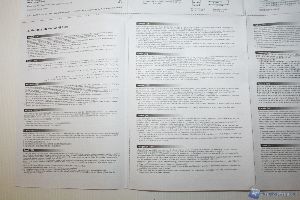

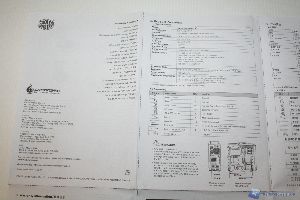

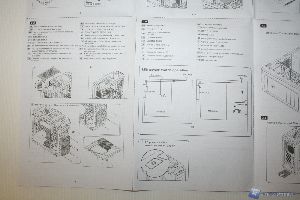

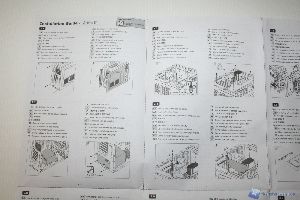

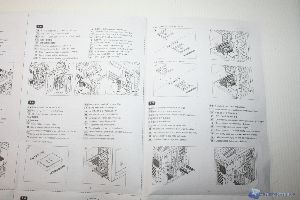

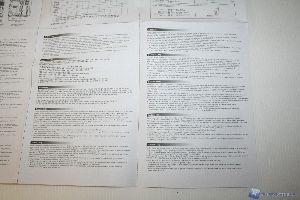

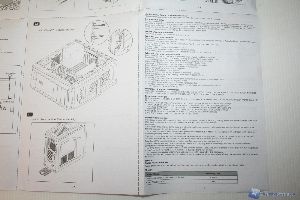

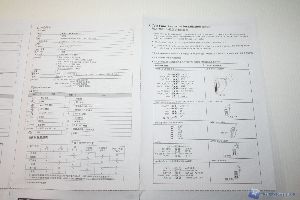

Riportiamo qui le fotografie del manuale, di modo che così possiate valutare direttamente tutte le caratteristiche tecniche del cabinet in esame.

Parte frontale:

Parte posteriore:
